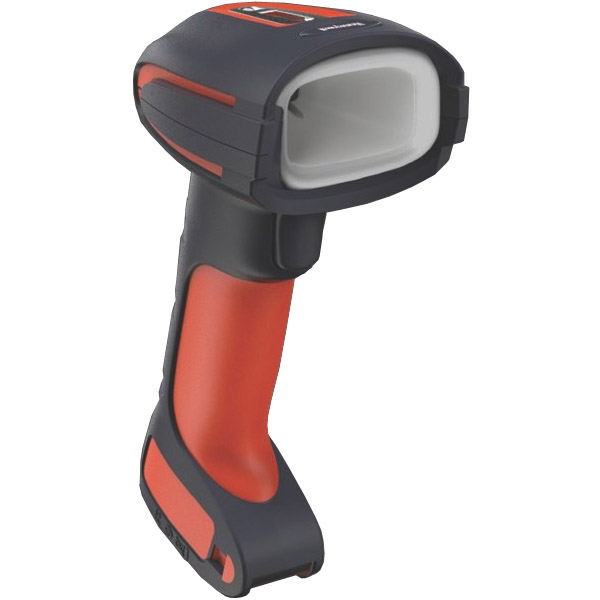

Granit 1920i DPM専用 工業用エリアイメージングスキャナ DPM専用

Granit 1920i
  • DPM
  • 1D
  • 2D
  • GS1(2D,1D)
  • USB
  • RS232
  • Windows 10

1920iは、DPM(ダイレクトパーツマーキング)の読み取り専用の2次元スキャナです。 照明部分は、画期的なマルチイルミネーションを採用。反射しやすい金属素材や基盤などに施されたレーザーマーキングやドットピンマーキングを素早く正確に読み取ります。

極小DatamatixやQRコード等の2次元シンボルもスムーズに読み取ります。 医療器具の管理や、電子部品・金属美品・プラスチック部品などのトレーサビリティーや個体管理に最適です。3年保証。USB/RS232接続(有線式)。

特徴

DPM(ダイレクトパーツマーキング)専用スキャナ

DPM

製品に直接2次元コードを印字するダイレクトパーツマーキング(DPM)は、多くの製造現場やトレーサビリティーを必要とする現場で使われています。
DPMはラベルが不要なため、熱や油、洗浄や化学処理にさらされる厳しい環境において、欠かすことができない技術となっております。
1920iはDPM読み取り用として専用設計されており、非常に早いレスポンスで、360°全方向からDPMの読み取りが可能です。注1

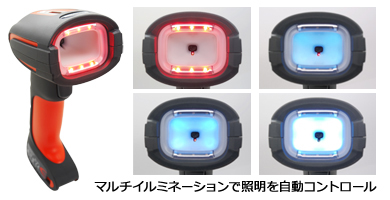

マルチイルミネーション

1920i

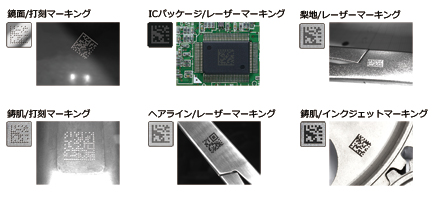

鏡面/打刻、鋳肌/打刻、梨地/レーザーマーキング、ICパッケージ/レーザーマーキング、ヘアライン/レーザーマーキング、鋳肌/インクジェット など、対象物により最適な照明を自動でコントロールします。 0.06mmの高分解能コードの読み取りも可能です。 また、一般的な1次元・2次元シンボルの読み取りも可能です。

IP65の堅牢ボディ クラス最高の耐久性

1920i

オーバーモールドされた衝撃吸収ゴムにより、耐衝撃性に大変優れています。
-30℃の温度下で5000回(1m)の回転タンブリングテストと、2mの高さからコンクリートへの50回の落下テストをクリアしておりますので、過酷な作業現場でも安心してお使い頂けます。

レーザースポットエイマー

1920i

目的のシンボルに読み取り照準を合わせやすい、レーザースポットエイマーを採用。
視認性に優れ、小さなDPMや目的のDPMを正確に素早く捉えることが可能です。

USB接続で簡単

USB

パソコンにUSB接続してすぐ使えます。Windows 10動作確認済み。パソコンに読み取りデータをキーボードデータとして入力します。USBバーチャルCOMも対応。

※RS-232Cもございます

産業用ケーブル(別売オプション) 耐久性に優れたケーブル

1920i

ケーブルをスキャナ本体に差込み、金属パーツをスライドさせてネジ止めすることにより、しっかりとロックされます。

オプションとして、-30℃の極寒環境で90°の角度に30万回折り曲げ、さらに27kgの力を加えても通信の維持が可能な「産業用ケーブル」をご用意しております。 苛酷な作業環境に最適なケーブルです。

幅広い動作温度

動作温度は-30℃~50℃(保管温度 -40℃~70℃)と幅広い環境に対応。酷暑環境の工場での読み取りや、冷蔵・冷凍倉庫での読み取りなど、過酷な作業環境下でも迅速な作業をサポートします。

大音量ブザーとバイブレーション機能

騒音環境下や、薄暗い場所でもスムーズな読み取り作業が行える、大音量ブザーとバイブレーション機能を搭載。

  • 注1 すべての読み取りを保証するものではありません。

対応バーコード

主な対応バーコードです。

規格 用途
QRコード
(2次元)
QRコード 製造、医療、サービス
Datamatrix
(データマトリックス)
(2次元)
QRコード 海外の製造業 製造番号など

仕様

Granit 1920i

光学仕様 照明: 630nm(赤色LED), 470nm(青色LED), 650nm レーザーポインター
イメージセンサ: 844×800画素, バイナリ, TIFF, BMP, JPEG出力 CMOSイメージセンサー
読取性能 分解能 : 1次元 0.063mm, 2次元 0.102mm
スキャン角度 : 水平 41.4°, 垂直 32.2°
スキュー角 : 1次元 ±65°, 2次元 ±45°
ピッチ角 : 1次元 ±45°, 2次元 ±45°
移動読み取り : 3.5m/秒(70mm)
読取深度 :
Code 39 0~64mm(分解能0.76mm)、
QRコード 0~162mm(分解能0.508mm)※分解能など条件による
読取バーコード UPC-A,UPC-E,EAN-8,EAN-13,JAN-8,JAN-13,
Codabar(NW-7),Code 39,Code 93,
Code 128,GS1-128,Code 11
Interleaved2of5,Matrix2of5,NEC 2of5
Straight2of5IATA(IATA),Straight2of5Industrial
MSI,Codablock A,Codablock F,
GS1 DataBar,(Omnidirectional,Omnidirectional Stacked,Limited,Expanded,Expanded,Stacked)
読取2次元バーコード QRコード,GS1 Composite(合成シンボル),
DataMatrix,PDF417,MicroPDF,MaxiCode,
Aztec
その他読み取りコード Postコード
外形寸法 (L)134mm x (W)74.5mm x (H)193mm
重量 312g(ケーブル含まず)
電源 4.0~5.5VDC
消費電流 動作時 2.35W(470mA@5VDC), 待機時 0.45W(90mA@5VDC)
インターフェース USB、RS-232
防塵防滴性能 IP65
動作温度 -30℃~50℃
保管温度 -40℃~70℃
湿度 95%まで(結露なきこと)
落下 2.0m(コンクリート上に50回落下させた後、正常に動作)
衝撃(タンブルテスト) 1mの高さより5,000回落下後動作
周囲照明 100,000lux
EMC FCC Part 15 Subpart B Class B, Industry ICES-003, CE, 2014/30/EU CEM, RoHS 2011/65/UE
法令 RoHS指令(EU):対応,
J-MOSS:対象外,
電気通信事業法:対象外,
電気用品安全法:対象外,
電波法:対象外
保証期間 3年間(ケーブルは無償保証の対象外)

ダウンロード

Granit 1920i

型番・価格

型番 画像 品名 参考価格
(税抜)
1920IDPM3-USB Granit 1920i DPM専用 工業用エリアイメージングスキャナ
(USB)
OPEN

※RS-232Cもございます

・製品の仕様は改良のため予告なく変更する場合がございます。
