MS5145 バーコードレーザースキャナ

MS5145
  • 1D
  • GS1(1D)
  • USB
  • PS2
  • Windows 10

コンパクトなレーザー式バーコードリーダー。持ちやすくスマートなデザイン。

ボタンを押したときだけ読み込むので、帳票などの複数バーコードから目的のバーコードを読めます。3年保証。

特徴

タッチ読みと離し読みができるレーザースキャナ

MS5145

MS5145はコンパクトで手軽に使えるレーザー式のバーコードリーダーです。軽量で本体100グラム。

JAN13など商品コードはタッチ読み(接触読み)ができます。長いバーコード(10cm程度まで)は離して読み取ります。

個別にバーコードを読み取ることができる

CodeGate

MS5145はバーコードにレーザーを照射したら、次にトリガースイッチを押すとことで読み込みます。狭い範囲にバーコードが密集した製品ラベルや、バーコードを羅列したメニューシートの読み取りに便利です。レーザーがあたったらすぐ読み取ってしまう間違いがおきません。(レーザーを照射したらすぐ読み取るモードにも設定できます)

GS1データバー対応

GS1 1D

医療用医薬品の商品コードGS1データバー限定型(GS1 Databar Limited)を読み取ります。医薬品や医療材料の物流用GS1-128も対応注1。 JAN、UPC、Code39、NW7、Interleaved2of5、Code128など主なバーコードも対応。あらゆる用途でお使いいただけます。

USB接続

CM-890

パソコンにUSB接続してすぐ使えます。Windows 8.1動作確認済み。パソコンに読み取りデータをキーボードデータとして入力します。USBバーチャルCOMも対応注2

  • 注1 合成シンボルは読み取りません。合成シンボルを読み取る場合は2次元バーコードリーダーをお選び下さい。 GS1-128はAI(アプリケーション識別子)による編集設定はありません。
  • 注2 USBバーチャルCOMを使用するにはお客様にてシリアル通信のシステムをご用意ください。

対応バーコード

主な対応バーコードです。

規格 用途
JAN13 JAN 商品コード
NW7(Codabar) NW7 宅配便の送り状、図書館の蔵書ラベル
Code 39 Code39 工業品の製造番号など
GS1-128 GS1-128 医療用医薬品、医療機器、その他業種の物流コード
GS1データバー限定型 GS1データバー限定型 医療用医薬品の商品コード

 バーコードリーダーは印刷品質などに影響を受けるためすべての読み取りを保証するものではありません。

画像

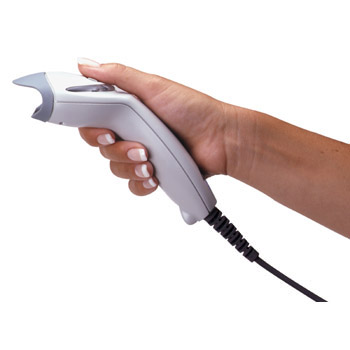

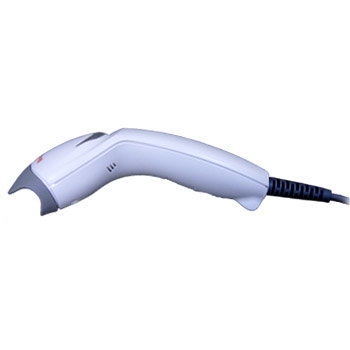

MS5145 MS5145 MS5145

オプション

型番 画像 品名 特徴
46-46633 46-46633 スタンド MS5145用

仕様

MS5145

型番 MS5145-AC-U (USBインターフェース)
MS5145-AC-K (PS/2キーボードインターフェース)
光学仕様 光源 : 可視光半導体レーザー 650nm±5nm
読取性能 分解能 : 0.089mm
スキャン速度 : 72±2スキャン/秒
最小シンボルコントラスト : 0.35
読取角度 : ロール(チルト,回転) 42°,ピッチ(前後の傾斜) 68°,ヨー(スキュー、左右の傾斜)52°
読取幅 :
30mm:接触時
110mm:読取深度140mm,細バー0.33mm
132mm:読取深度178mm,細バー0.66mm
読取深度 :
0~178mm(分解能0.66mm)
0~140mm(分解能0.33mm、JAN)
読取バーコード UPC-A,UPC-E,EAN-8,EAN-13,JAN-8,JAN-13,
Codabar(NW-7),Code 39,Code 93,Trioptic, Code 32
Code 128,GS1-128,Code11
Interleaved2of,5,Matrix2of5,
Airline2of5(IATA),Standard2of5,
MSI,Plessey,
GS1 DataBar,(Omnidirectional,Omnidirectional Stacked,Limited,Expanded,Expanded,Stacked)
外形寸法 170mm(D) x63mm(W:ヘッド);39mm(W:ハンドル) x 35mm(H:ヘッド);31mm(H:ハンドル)
重量 100.8g(ケーブルを除く)
電力 5.0VDC±0.25V
動作電力 675mW(125mA@5V)
インターフェース USB(USB HID、USB COM)、PS/2
防塵 シールド済み
温度 0℃~50℃
湿度 0~95%RH(非結露)
衝撃 1.5Mの高さからコンクリート面へ自然落下後、正常動作
周囲照明 4,842lux(室内)
EMI FCC Part15 ClassB,CE
法令 RoHS指令(EU):対応,
J-MOSS:対象外,
電気通信事業法:対象外,
電気用品安全法:対象外,
電波法:対象外
付属品 MS5145-AC-U・・・USBケーブル(長さ1.9m)
MS5145-AC-K・・・PS/2ケーブル (Y字型分岐)
※説明書、ドライバ、ソフトウェアはダウンロード配布
保証期間 3年間(ケーブルは無償保証の対象外)

ダウンロード

MS5145

 exeは自己解凍ファイルです。
Windows 7以上
ダウンロードしたファイルを右クリック-[管理者として実行]→(変更を許可しますか?→はい)→[展開]をクリックしてください。
Windows XP
ダウンロードしたファイルをダブルクリック、[展開]をクリックして下さい。

  •  カタログ
  •  設定マニュアル
  • USB COMドライバ version 3.5.7HSM USB Serial Driver version 3.5.7
    通常、USBCOMドライバは不要です。設定するとエクセルなどに入力しなくなります。
    【インストール】PCからスキャナを外し、setup.batを右クリック、管理者として実行。インストールウィザードに従ってインストール。PCにスキャナを接続し、ユーザーズガイドのUSBシリアルエミュレーションのメニューを読み取る。
    【インストールウィザードが立ち上がらない場合】ドライバ同梱のReadme内のリンクを参照しMicrosoft Visual C++ 2010 Redistributable Packageをインストールして下さい。

型番・価格

型番 画像 品名 参考価格
(税抜)
MS5145-AC-U MS5145 バーコードレーザースキャナ
(USB)
オープン
MS5145-AC-K MS5145 バーコードレーザースキャナ
(PS/2) ※PS/2は納期がかかります。お問い合わせ下さい。
オープン
46-46633 46-46633 スタンド
(MS5145レーザーバーコードリーダー用)
オープン
