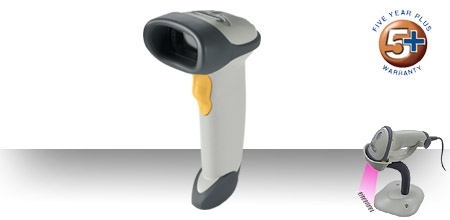

LS2208　正確で使いやすく多機能なレーザーバーコードリーダー

医療分野のバーコードGS1-RSSリミテッド対応。物流、製造、あらゆる分野への導入に推奨。長距離バーコードスキャンに最適な形状。

LS2208,バーコードリーダー

商品:LS2208-SR20001R-USB

バーコードレーザースキャナ(USB)

価格:23,940円

取扱説明書が付属

注文する

商品:20-61019-01

ハンドフリースタンド(LS2208用)

価格:6,825円

注文する

特徴

レーザー式バーコードリーダー
LS2208はバーコードの読み取り位置がわかりやすいレーザー式バーコードリーダーです。100スキャン/秒の高速読み取り。
USBで簡単
USB接続ですぐ使用できます。Excelなどにバーコード入力できます。USB COMポートエミュレーションも対応。
GS1-Databar(RSS)対応　医療、医薬品などに最適
最新の1Dバーコードに対応。もちろんJAN,UPC,Code39,Code128,NW-7.Interleaved2of5などよくつかうバーコードにも対応。（GS1-RSSの詳細はこちら）
ほとんどの用途に使用可能
部品の小さなバーコードも、ダンボールの大きなバーコードも読み取ります。製造、物流、小売などほとんどの分野に役立つ性能です。
ハンドフリー対応
ハンドフリースタンド（別売）に置くだけで、自動読みに切り替わります。スキャナを手に持たないハンドフリーもできます。
正確な読み取り
「読み取り精度レベル」と「リダンダンシー」の設定により、正確で誤読の少ない読み取りを実現します。
多彩なユーザー設定
「拡張データ編集」により、バーコードのデータ編集が可能。バーコードデータの部分出力や挿入が可能。
小型でじょうぶ
人間工学に基づいたつかいやすいデザイン。1.5Mの高さから落下後に正常動作。
USB COMポートエミュレーション対応(新型「LS2208-20001R-USB」が対応)
システム開発にご要望の多いUSB COMポートエミュレーションに対応（出荷時はUSBキーボードインターフェース）
安心の長期保証
保証5年(本体部)。
環境への配慮
RoHS指令対応。中国版RoHS対応。
【お知らせ】
LS2208-SR20001RではGS1-128のAI(アプリケーション識別子)による編集設定は廃止されました。読み取りは可能です。

戻る

詳細

性能

0.127mm　=　分解能

LS2208
クリックで拡大

細いバーコードも読み取る分解能。小さなバーコードラベルの読み取りに最適。医療用品のGS1-128の非常に細いバーコードも難なく読み取ります。生産管理、フィールドワーク（部品管理）などの現場でのバーコード読み取りをスムーズに行い、円滑な作業を実現できます。

0～43cm = 読み取り距離

LS2208
クリックで拡大

長距離読み取り。物流倉庫、製造現場、医療現場など、あらゆる現場での作業性が向上します。JAN-13を43cmの距離から読み取ます。タッチ読み取り(0cm)も可能です。スキャナを対象に近づけることがなく容易にバーコードの読み取りが可能。

50cm = 読み取り幅

読み取るバーコードの幅500mm。(左右余白含む　細バー0.51mmの場合) 細バー0.33mmのバーコード(Code39)はバーコードの幅約23cmまで読み取り。

正確で高い読み取り率

LS2208
クリックで拡大

低品質なバーコードも、精度の高いバーコード解析アルゴリズムで高い読み取り率を実現しています。逆に、「読み取り精度レベル」、「スマートリダンダンシー」の設定によって低品質のバーコードラベルを読み取る場合の誤りを低減し、正確なデータのデコード率を向上させることもできます。

機能

スタンド設置でハンドフリー(自動読み)可能

LS2208ハンドフリースタンド
クリックで拡大

ハンドフリースタンド（別売）に置くだけでモードが変わります。自動読みが可能。

拡張データ編集

バーコードデータの様々な編集が可能です。次のような設定ができます。*ダウンロード配布の「拡張データ編集」を使用します。

  • 必要な部分を抽出する。
  • キャラクタおよびファンクションキーを挿入する。
  • EnterやTabを複数回出力する。
  • バーコードの種類別にEnterやTabを出力する。
拡張データ編集の例
元データ 出力データ 編集内容
1234567890 567890 5桁目から出力
1234567890 1234 4桁目まで出力
1234567890 45678 4桁目から8桁目まで出力
1234567890 12TAB345TAB67TAB89TAB0 任意の位置にTABを出力(挿入)
ABCD(Code39)
abcd(Code128)		 ABCDTAB
abcdENTER		 Code39を読むときはTABを出力
Code128を読むときはENTERを出力

各種キーの設定が可能

ENTERやTABはもちろん、F1～F12、Ctrl+1文字、テンキーのEnter,RightControlKey(実行キー)などの出力設定が可能。

バーコード規格「GS1 DataBar(GS1-RSS)」対応

GS1 RSSリミテッド「GS1 DataBar(GS1-RSS)」は医療用医薬品などで使用されるバーコードです。「GS1RSS リミテッド」「GS1 RSS-14スタック」も読み取り可能。

ボディ

ガンタイプ

バーコードをねらいやすいガンタイプ。長時間使用しても疲れません。エルゴノミックデザイン（人間工学に基づいた設計）。握りやすい形状。　

コンパクトな本体

重量146g（本体のみ）。豊富な機能と優れた性能でありながら小型・軽量です。

じょうぶな設計

1.5Mの高さからコンクリート面に自然落下後に動作。

聞きとりやすいブザー

読み取り確認のブザーは、はっきりと聞き取りやすいブザー音です。3段階の音程と音量を選択して変更可能。ブザー無しもできます。騒音が大きい工場、逆に静粛性を求められる病院や図書館など、様々な環境で活用していただけます。

大きな確認ランプ

LEDランプは大きなサイズと明るい緑色点灯で目視確認も容易です。

戻る

仕様

名称
型番
LS2208-SR20001R-USB
(USBキーボードインターフェース、USB COMポートエミュレーション両対応)
品名 バーコードレーザースキャナ
光学部
光源 可視光半導体レーザー 650nm
最小分解能 0.127mm
読み取り幅 500mm（細バー0.51mmのとき、バーコード左右の余白を含む）
読み取り深度 430mm（JAN-13　1倍）
スキャン速度 100±5スキャン／秒
読み取り角度 ロール（チルト,回転）　±30°,ピッチ（前後の傾斜）　±65°,ヨー（スキュー、左右の傾斜）±60°
コントラスト 0.25（650nm測定）
読み取りバーコード
バーコード
  • UPC-A
  • UPC-E
  • EAN-8
  • EAN-13
  • JAN-8
  • JAN-13
  • Codabar(NW-7)
  • Code 39
  • Code39FullASCII
  • TriopticCode39
  • Code32
  • Code 93
  • Code 128
  • GS1-128（UCC/EAN-128）
  • Code11
  • MSI
  • Interleaved2of 5
  • ITF（ITF-14、ITF-16）
  • Matrix2of5
  • IATA
  • Discrete2of5 (Industrial2of5,Code2of5,Standard2of5)
  • GS1 DataBar 各バージョン(旧称RSS;RSS-14,RSS Limited,RSS expanded)
  • Coupon Code
  • Bookland EAN
機能
表示LED 正読表示:緑（読み取り成功）／赤（読み取り失敗）
ブザー 有効/無効から選択　音量：3段階から選択　音色：3段階から選択
読み取りトリガー 数：1（本体前面）:,機能：光源LED点灯
機能設定 バーコードメニューシート方式
環境条件
使用温度 0℃～50℃
保存温度 -40℃～60℃
耐湿度 5～95%RH（非結露）
耐落下強度 1.5Mの高さからコンクリート面へ自然落下後、正常動作(外観損傷除く)
外乱光耐性 450fc 4,842lx（室内）、10,000fc　107,600lx（室外）
振動耐性 加速度5G 周波数範囲22～300Hzの条件で振動を与えた後、正常動作
静電耐性 15kv：気中放電、8kv：接触放電
物理仕様
外形寸法 152mm x 63mm x 84mm
質量 146g（ケーブルを除く）
電気的仕様
入力電圧 5.0Vdc±10%
消費電流 5Vdc,約200mA（読み取り時）,待機時50mA以下(Typ)
EMI FCC Part15　Class B,ICES-003　Class B(アメリカ) ,EMC(EU),SMA(豪州)、EMC(台湾)、VCCI（日本）
インターフェース
LS2208-SR20111-USB
インターフェース
USBインターフェース(USB ver1.1準拠)
USBクラス
USB-HID(ヒューマンインターフェースデバイス）、または設定でUSB-CDC（COMポートエミュレーション）
コネクタ
USB-A
ケーブル長
2.1M
ケーブル形状
ストレート
対応ホスト
PC/AT互換機（DOS/V） *NEC製PC98NXは非対応
対応OS
Windows VistaTM,Windows® XP,Windows® 2000,Windows® Me,Windows® 98SE
法令など
RoHS指令(EU) 対応
電子情報製品生産汚染防止管理弁法
(中国,中国版RoHS)		 対応
J-MOSS(日本) 対象外
電気用品安全法(日本) 対象外
電波法(日本) 対象外
その他安全規格 電気安全規格:UL1950、CSA　C22.2　No.950　EN60950/IC950適合
レーザー安全規格:CDRH　Class2準拠
入力サージ保護規格:IEC1000-4-（2,3,4,5,6,11）
その他
付属品 USBインターフェースケーブル、取扱説明書
無償保証期間 5年間(保証対象は本体部です。ケーブルの断線・消耗は有償交換です)

あらかじめご承知いただきたい事項

  • 製品の外観および仕様は予告なく変更される場合があります。
  • それぞれのインターフェースはパソコンや機器との接続動作を保証するものではありません。
  • バーコードの読み取りはバーコードの品質などに影響を受けますので保証されるものではありません。

戻る

説明図

読み取り範囲図

LS2208読み取り範囲図

クリックで拡大

外形寸法図

LS2208外形寸法図

クリックで拡大

戻る

オプション

スタンド（置き台）

20-61019-01
クリックで拡大
仕様
型番 20-61019-01
品名 ハンドフリーインテリスタンド　（Hands-Free IntellistandTM）
法令など RoHS指令対応
備考 台座とホルダー部はプラスチック。支柱は金属性のフレキシブルネック。折り曲げて角度調節可能。

あらかじめご承知いただきたい事項

  • 製品の外観および仕様は予告なく変更される場合があります。

戻る

カタログ/説明書

カタログ

説明書

書類（PDF）を開くには

Adobe Readerが必要です。開かない場合は最新版をインストールしてください。

戻る
