MS7120 定置/固定バーコードリーダー 全方向高速読み取り[3年保証]

MS7120は受付カウンターに最適な定置式のバーコードリーダーです。レジや倉庫でのハンドフリー化にもおすすめの固定式。USBシリアル(USB仮想COM)対応。

MS7120,定置固定バーコードリーダー

商品:MS7120-AC-U

定置固定バーコードリーダー(USB)

価格:52,500円

＜3年保証＞

注文する

商品:MS7120-AC-K

定置固定バーコードリーダー(PS/2)

価格:56,700円

＜3年保証＞

注文する

商品:MS7120-AC-R

定置固定バーコードリーダー(RS-232C)

価格:56,700円

＜3年保証＞

注文する

特徴

長期保証 New!
3年保証。安心と修理費用削減のメリットを提供いたします。*2009年5月出荷分より
レーザー式の固定バーコードリーダー

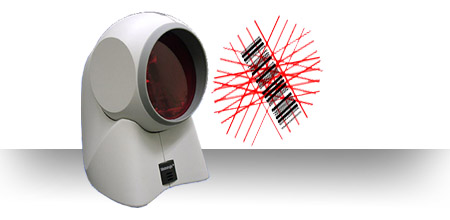

MS7120はバーコードをかざすだけで読み取る定置式バーコードリーダーです。レーザースキャナでバーコードを360度どの方向でも瞬時に読み取ります。
新しい商品バーコードGS1-Databar(RSS)スタック型も対応　さまざまなバーコードに対応
GS1-Databar(RSS)対応。スタック型も対応します。JAN,UPC,Code39,Code128,NW-7.Interleaved2of5などよくつかうバーコードに対応。（GS1-RSSの詳細はこちら）
高速で瞬時に読み取り
モーター速度3,360rpm、20本のレーザーが高速で走査（1,120スキャン/秒）。高性能32bitCPU搭載。高い読み取り率と高速読み取りを実現。
美しい球状のデザイン
店頭や受付カウンタなどへの設置にも違和感のない曲線を基調としたデザインです。
青色/白色ランプ
青色ランプ（LED）による読み取り確認。鮮やかな色で視認性が向上します。
各種インターフェースに対応
USBインターフェース、PS/2キーボードインターフェース、RS-232Cに対応。
1台で2つのUSBモードをサポート
USBは誰でもすぐに使えるUSBキーボードモードと、開発者向けのUSB シリアルエミュレーション(USB COM)を1台でサポート。
環境への配慮
RoHS指令対応

戻る

詳細

性能

360度　全方向読み取り

MS7120
クリックで拡大

MS7120定置バーコードリーダーは20本のレーザー光（ライン）が網目状に灯光し、どのような方向でも読み取りが可能です。

瞬時に読み取り

走査速度1120回/秒。モーター速度3360rpm。瞬時にバーコードを読み取ります。

32ビットCPU搭載

MS7120
クリックで拡大

高速な読み取り処理。小さな宝飾品の商品タグや医療医薬品のバーコードも圧倒的なスピードで即座に読み取ります。

機能

プリフィックス,サフィックス

MS7120定置バーコードリーダーはあらゆるファンクションキーをプリフィックスとサフィックスに設定可能です。

一致回数の設定

一致回数はバーコード読み取りの信頼性を向上させる設定です。初期値0回から最大7回まで設定が可能。１つのバーコードを読むときに、スキャナ内部で複数回読取処理を実行し、連続して同じ結果だった場合にのみデータを出力します。

GS1 DataBar(旧称RSS)対応

バーコード規格GS1 DataBar(旧称RSS)の読み取りが可能。スタックも対応。

２種類のUSB通信モード

製品付属のUSBケーブルは、1本で２種類のUSB通信モードを選択し、設定できます。*Lバージョン以上

  1. USB　キーボード　(USB Keyboard)
    デフォルトのUSB通信モード。PCに接続するだけで、すぐに使用できます。どなたでもご使用いただけます。PCにはUSBキーボードとして認識されます。バーコードデータはキーボードデータとしてPCに出力され、ExcelやAccess、そのほかのキーボード入力可能なアプリケーションならなんでもご使用になれます。
  2. USB　シリアルエミュレーション (USB　Serial　Emulation)
    USBで接続し、専用ドライバによってWindowsに作成された仮想COMポートへのシリアルデータ出力が可能になります。

ボディ

美しいカーブ状のライン

MS7120
クリックで拡大

MS7120定置バーコードリーダーは店頭や受付カウンタなどへの設置にも違和感のない曲線を基調としたデザインです。

鮮明な青/白ランプ

確認ランプが青（待機）と白（読み取り）の2色。鮮やかでモダンな発色。視認性が向上。

角度の調整

ヘッド部は角度の調整が可能。

取り付け可能

MS7120
クリックで拡大

落下防止用アクセサリのウォール/カウンターマウントが付属。ネジで作業台などに固定して万が一の接触落下を防止。壁などに取り付けて角度を固定したり下向きにもできます。

RoHS指令準拠

RoHS指令の基準値をクリアしています。環境に配慮した部品素材で製造されています。

戻る

仕様

名称
型番
MS7120-AC-U
(USBキーボードインターフェース/USBシリアルエミュレーション)
MS7120-AC-K
(PS/2キーボードインターフェース)
MS7120-AC-R
(RS-232Cインターフェース)
品名 定置固定バーコードリーダー
光学部
光源 可視光半導体レーザー 650nm±10nm
スキャンライン数 20本
スキャンパターン 5方向x4本
最小分解能 0.127 mm
読み取り幅 60mm（距離0mmのとき,バーコード左右の余白を含む）
105mm（距離215mmのとき,バーコード左右の余白を含む）
読み取り深度 0～215mm(UPC-A　100%の場合)
スキャン速度 1,120スキャン/秒
モーター速度 3.360rpm
読み取り角度 ロール（チルト,回転）　360°,ピッチ（前後の傾斜）　60°,スキュー(左右の傾斜）60°*スキャナ頭部は上下に30°可動
コントラスト 0.35
読み取りバーコード
バーコード
  • UPC-A
  • UPC-E
  • EAN-8
  • EAN-13
  • JAN-8
  • JAN-13
  • Codabar(NW-7)
  • Code 39
  • Trioptic
  • Code32(PARAF)
  • Code 93
  • Code 128
  • Code11
  • MSI/Plessey
  • UK/Plessey
  • Interleaved2of 5
  • Matrix2of5
  • Airline2of5(IATA)
  • Standard2of5 (Industrial2of5,Code2of5,Discrete2of5)
  • GS1 DataBar 各バージョン(旧称RSS;RSS-14,RSS Limited,RSS expanded)
機能
表示LED 青=待機/白=読み取り
ブザー 8音調(ブザー無し含む)
機能設定 バーコードメニューシート方式
環境条件
使用温度 0℃～60℃
保存温度 -40℃～60℃
耐湿度 5～95%RH（非結露）
耐落下強度 1.2Mの高さからコンクリート面へ自然落下後、正常動作(外観損傷除く)
外乱光耐性 4,842lux
物理仕様
外形寸法 105mm（D）,80mm（W:ヘッド）102mm(W:台座),150mm （H）
質量 400g（ケーブルを除く）
電気的仕様
入力電圧 USBバスパワー時:5VDC±0.25V
消費電流 180mA（動作時）
EMC FCC,ICES003 & EN 55022 ClassB
インターフェース
MS7120-AC-U
インターフェース
USBインターフェース(USB ver1.1準拠)
USBクラス
USB-HID(ヒューマンインターフェースデバイス）または設定でUSB-CDC（COMポートエミュレーション）
コネクタ
USB-A
ケーブル長
2.1M
ケーブル形状
ストレート
対応ホスト
PC/AT互換機（DOS/V） *NEC製PC98NXは非対応
対応OS
Windows VistaTM,Windows® XP,Windows® 2000,Windows® Me,Windows® 98SE
MS7120-AC-K
インターフェース
PS/2キーボードインターフェース(キーボードウェッジ)
コネクタ
PS/2 MiniDin6pin ホスト側(PC側):オス,キーボード側:メス
ケーブル長
2.1M
ケーブル形状
Y字型分岐ケーブル(キーボードウェッジ)
対応ホスト
PC/AT互換機（DOS/V） *NEC製PC98NXは非対応
対応OS
OSに依存せず*ハードウェアの互換性により動作しない場合があります
MS7120-AC-R
インターフェース
RS-232C
コネクタ
D-sub9pin
ケーブル長
2.1M
ケーブル形状
ストレート（コネクタ側からACアダプタ接続用ケーブルが分岐）
対応ホスト
RS-232Cをサポートするシステム
法令など
RoHS指令(EU) 対応
J-MOSS(日本) 対象外
電気用品安全法(日本) 本体は対象外　ACアダプタが対象となり対応
電波法(日本) 対象外
その他安全規格 レーザークラス:CDRHクラスIIa EN-60825-1:1994/A11 1996:Crass1
その他
付属品
MS7120-AC-U
USBインターフェースケーブル,英語説明書(2冊)*,ウォール/カウンターマウント
MS7120-AC-K
PS/2キーボードインターフェースケーブル,ACアダプタ,英語説明書(2冊)*,ウォール/カウンターマウント
MS7120-AC-R
RS-232Cインターフェースケーブル,ACアダプタ,英語説明書(2冊)*,ウォール/カウンターマウント

*日本語説明書はダウンロード配布となります
無償保証期間 3年間(2009年5月出荷分より)

あらかじめご承知いただきたい事項

  • 製品の外観および仕様は予告なく変更される場合があります。
  • それぞれのインターフェースはパソコンや機器との接続動作を保証するものではありません。
  • バーコードの読み取りはバーコードの品質などに影響を受けますので保証されるものではありません。

戻る

説明図

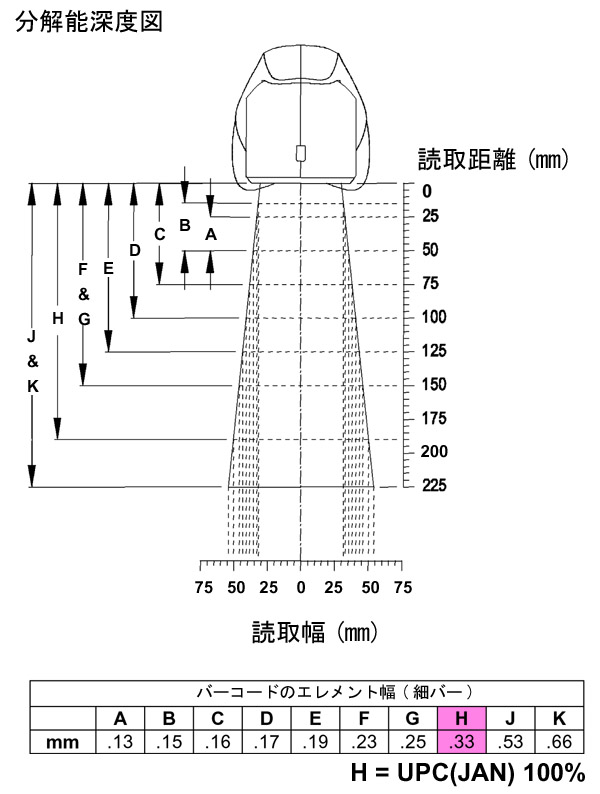

読み取り範囲図

MS7120読み取り範囲図

クリックで拡大

外形寸法図

MS7120外形寸法図

クリックで拡大

戻る

カタログ/説明書

カタログ

説明書

書類（PDF）を開くには

Adobe Readerが必要です。開かない場合は最新版をインストールしてください。
