DS9308定置型2次元バーコードリーダー

DS9308
  • 1D
  • 2D
  • GS1
  • USB
  • RS

DS9308デジタルスキャナは低価格でコンパクトな定置型2次元バーコードリーダーです。スマホ画面読み取り、GTIN(GS1)の抽出設定も対応。

広い視野角で読みやすい性能。衝撃にも強い設計、防塵防滴IP52。どこにでもフィットするモダンなデザイン。USBまたはRS232C接続。3年保証。

特徴 対応バーコード
仕様 ダウンロード
型番・価格

特徴

クラス最大の視野角　落下や衝撃にも強い

DS2278

他社のスキャナより最大50％速いスワイプ速度を誇るZebra社DS9300シリーズはバーコードにかざした瞬間に読み取ることができます。またクラス最大の視野角のため、商品を動かして「スイートスポット」を探す必要はありません。

5フィート／1.5mの高さからコンクリート面への落下および1.5フィート／0.5mの高さから1,000回の連続転倒に耐えるように設計されており、現場でありがちな落下や衝撃にも強いスキャナです。さらに、DS9300シリーズは液体のこぼれや塵にも負けません。一段高くなった回路とケーブルコネクタを備えた外から見えないビーパー穴など、オプトメカニカルレイアウトを採用したIP52準拠のベースは液体のこぼれに強い構造になっています。
※エイポックはZabra社 認定リセラーです

低品質バーコードや、スマホ画面のバーコードも読みやすい

DS2278

800MHzマイクロプロセッサ、高解像度メガピクセルセンサー、Zebra独自のPRZMインテリジェントイメージング技術が連携して、印刷状態が悪い、しわ、破損、色あせがある、コントラストが低いなどあらゆる状態のバーコードはもちろん、端が欠けたバーコードでも簡単に読み取ります。カーブ状の射出窓が迷光を最小限に抑え、光沢紙に印刷されたバーコードや画面に表示されたバーコードの反射によるセンサーの誤認識を防ぎます。

また、スマートフォンの液晶画面に表示したバーコードと2次元コードを読みます。

読み取りデータの編集（GS1対応）

データ編集

読み取りデータの編集が出来ます。ご使用のアプリケーションに合うように、データの前や後を削除して途中のデータのみ入力することが出来ます。また、データの後にタブキーやエンターキーを複数付ける設定ができます。

GS1-128、GS1データバー、GS1データマトリックスなどGS1のAI（アプリケーション識別子）によって必要な箇所（日付、ロット番号）のみを読み込むこともできます。

USB接続

USB

パソコンにUSB接続してすぐ使えます。パソコンに読み取りデータをキーボードデータとして入力します。
※RS-232Cタイプもございます。

対応バーコード

主な対応バーコードです。

規格 図 用途
QRコード
(2次元)		 QRコード 製造、医療、サービス
Datamatrix
(データマトリックス)
(2次元)		 QRコード 海外の製造業　製造番号など
PDF417
(2次元)		 QRコード 海外の物流業　貨物の情報
GS1 データバー限定型
合成シンボルCC-A
(1次元＋2次元)		 QRコード 医療用医薬品
商品コード、使用期限、製造番号などを表示
JAN13 JAN 商品コード
NW7(Codabar) NW7 宅配便の送り状、図書館の蔵書ラベル
Code 39 Code39 工業品の製造番号など
GS1-128 GS1-128 医療用医薬品、医療機器、その他業種の物流コード
GS1データバー限定型 GS1データバー限定型 医療用医薬品の商品コード

注　バーコードリーダーは印刷品質などに影響を受けるためすべての読み取りを保証するものではありません。

仕様

DS9308

光学仕様
寸法 5.7インチ （高さ）x 3.4インチ （幅）x 3.3インチ （奥行き）
14.5cm （高さ）x 8.6cm （幅）x 8.3cm （奥行き）
重量 11.2オンス／318g
入力電圧範囲 4.5～5.5VDCホスト電力、4.5～5.5VDC外部電源
公称電圧（5.0V）時の動作電流 プレゼンテーションモード：335mA
トリガーモード：350mA
公称電圧（5.0V）時のスタンバイ電流（アイドル） プレゼンテーションモード：135mA
トリガーモード：75mA
対応ホストインターフェース USB、RS232、キーボードウェッジ、TGCS(IBM) 46XX over RS485
ユーザーインジケータ グッドデコードLED、背面ビューLED、ビープ音（音色と音量を調整可能）
性能特性
スワイプ速度（プレゼンテーションモード） 最適化されたモードで13 mil UPCにて最大秒速120インチ／305cm
光源 照準パターン：円形617nmアンバーLED
照明 660nmハイパーレッドLED
イメージャ視野角 52° H x 33° V（公称）
イメージセンサー 1280 x 800ピクセル
最小印刷コントラスト 15％
スキュー許容範囲 ±60°
ピッチ許容範囲 ±60°
回転許容範囲 360°
動作環境
読取温度 32.0°F～122.0°F／0.0°C～50.0°C
保管温度 -40.0°F～158.0°F／-40.0°C～70.0°C
湿度 相対湿度5%～95%（結露なきこと）
耐落下衝撃性能 5.0フィート／1.5mの高さからコンクリートへ複数回落下後、動作可能
耐転倒衝撃仕様 1.5フィート／0.5mの高さから1,000回の転倒後、動作可能
環境シーリング加工 IP52
ESD（静電気放電） EN61000-4-2に従ったESD、±15kV大気放電、±8kV間接放電
耐周辺光 0～10,000フットキャンドル／0～107,700ルクス
準拠規格
環境 EN 50581:2012
RoHS 2011/65/EU (2015/863) - EN
50581:2012、IEC 63000
REACH 1907/2006
電気安全規格 IEC 62368-1 2nd ed.
EN 62368-1:2014/AC:2015
UL/IEC 60950-1、2nd ed.
CAN/CSA C22.2 No.60950-1、2nd ed.
LED安全規格 IEC 62471:2006 (Ed.1.0)
EN 62471:2008 (LED)
EMI/RFI FCC 47 CFR Part 15B、ICES-003、EN55032、EN55024、EN55035、VCCI、SABS
シンボルデコード機能
1D コード39、コード128、コード93、Codabar/NW7、コード11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32（イタリアの医薬品コード）コード39、コード128、コード93、Codabar/NW7、コード11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32（イタリアの医薬品コード）
2D PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、Data Matrix、Maxicode、QRコード、MicroQR、Han Xin、郵便番号、SecurPharm、DotCode、Dotted DataMatrix
OCR OCR-A、OCR-B、MICR、米国通貨
Digimarc 特定モデルのみ
- シンボル体系の全リストは製品リファレンスガイドをご覧ください。
デコード範囲（標準値）
シンボル体系／解像度 近／遠
コード39：3mil 0インチ／0cm～2.5インチ／6.35cm
コード39：5mil 0インチ／0cm～5.0インチ／12.7cm
コード39：20mil 0インチ／0cm～11.0インチ／27.9cm
コード128：3mil 0インチ／0cm～2.0インチ／5.1cm
コード128：5mil 0インチ／0cm～4.0インチ／10.2cm
PDF 417：6.7mil 0インチ／0cm～4.0インチ／10.2cm
UPC：13mil (100%) 0インチ／0cm～8.8インチ／22.4cm
Data Matrix：10mil 0インチ／0cm～4.5インチ／11.4cm
QRコード：20mil 0インチ／0cm～7.5インチ／19.1cm
保証
保証期間 3年間（スキャナ本体）※ケーブルは無償保証の対象外

ダウンロード

DS9308

型番・価格

型番 画像 品名 参考価格

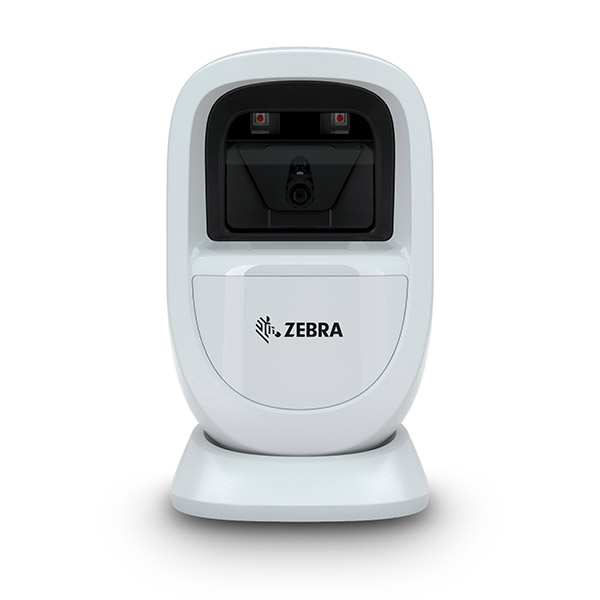

DS9308-USBR DS9308 定置型2次元バーコードリーダー
(付属品：スキャナ本体 ※白　,USBケーブル)		 OPEN
DS9308-RSR DS9308 定置型2次元バーコードリーダー
(付属品：スキャナ本体 ※白　,USBケーブル)		 OPEN

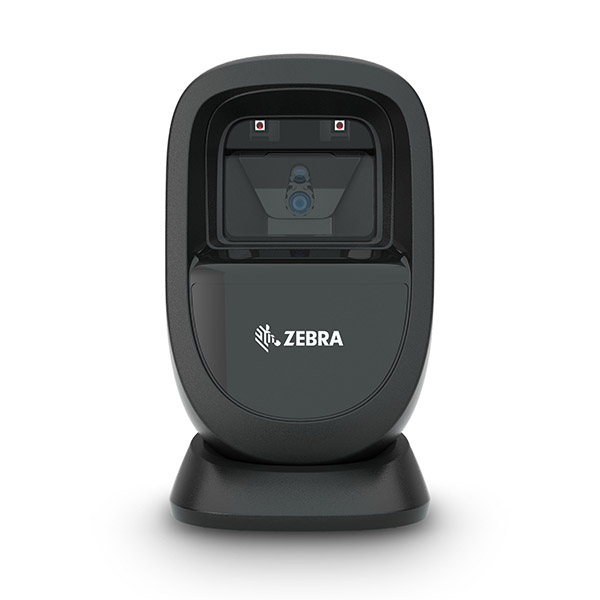

DS9308-USBR BL DS9308 定置型2次元バーコードリーダー
(付属品：スキャナ本体 ※黒　,USBケーブル、ACアダプタ)		 OPEN
DS9308-RSR BL DS9308 定置型2次元バーコードリーダー
(付属品：スキャナ本体 ※黒　,RS232Cケーブル、ACアダプタ)		 OPEN

注製品の仕様、価格等は予告無く変更する場合があります。
