IT4206 QRコードリーダーの決定版 [ナットクの新価格 / 安心の2年保証]

販売終了製品

こちらの商品の販売は製造中止により販売終了しています。(受注終了日:2010/10/21)

代替製品はこちら:1900GHD-1USB(USBインターフェース)

小さなQRコードをスイスイ読み取り。高解像HDタイプ。小型で軽量。便利な機能が満載。GS1-RSS合成シンボルも対応。

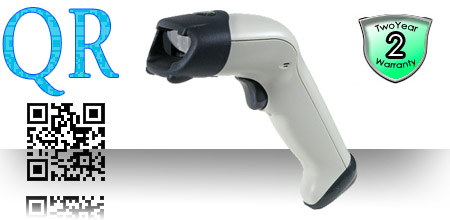

IT4206(IT4200,4206g)二次元バーコードリーダー

商品:IT4206GHD051C-USB

二次元バーコードリーダー(USB)

価格:54,600円

商品:IT4206GHD051C-KB

二次元バーコードリーダー(PS/2キーボード)

価格:54,600円

商品:HFSTAND-AFS

ハンドフリースタンド(IT4206用)

価格:8,400円

注文する

特徴

誰でも簡単。すぐに使用できます。
USBケーブルでパソコンに接続し、Excelなどにバーコード入力が可能です。
HD(高解像)モデル。小さなQRコード(2次元バーコード)を瞬時に読み取り
小さなQRコードを瞬時に読み取ります。最小セルサイズ0.17mm。その他DataMatrixなどの2次元バーコードも対応。
GS-1 Databar( RSS)合成シンボル対応
医療医薬品のRSS合成シンボルの読み取りに最適。*合成シンボルは2Dバーコードと1Dバーコードが結合したバーコードです。(GS1-RSSの詳細はこちら
あらゆるバーコードに対応
よくつかう1次元バーコード(JAN、Code39など)や、郵便カスタマバーコードにも対応。
OCRリーダーとして使用可能
OCR-AフォントとOCR-Bフォントを読み取ります。バーコードのない書籍のISBNや管理番号のOCR-Bフォントを直接読み取りできます。
小型で軽量
128gの軽さ。人間工学に基づいた使いやすく洗練されたデザイン。
ハンドフリー対応
ハンドフリースタンド(別売)に置き、スキャナを手に持たないハンドフリーもできます。
自由なデータ編集
バーコードデータの部分抽出、文字の置換、データの順番入れ替えなど自由なデータ編集が可能です。
順番読み取り
1枚のラベルの複数のバーコードを、いつも決まった順番で読み取り可能です(1サイクルは5個まで)。
複数のバーコードから目的の1つを読み取り
センタリング(読み取り範囲の絞込み)により、上下左右に隣接しているバーコードから目的の1つを読み取りできます。
じょうぶで高品質
耐落下強度25回。MTBF70,000時間。
1台で2つのUSBモードをサポート
誰でも使えるUSBキーボードモードと、開発者向けのUSB COMポートエミュレーションを1台でサポート。USB COMはPCからのスキャナ制御が可能。
安心の長期保証
保証2年(本体)。
環境への配慮
RoHS指令対応(USB)
  • 製品の価格、外観、仕様は予告なく変更される場合があります。ご了承ください。
  • 本製品は付属のケーブルでパソコンに接続して使用します。本体のみ(パソコンが無い環境)では動作しません。
  • 2次元バーコードに日本語(漢字、かな、カナ)が含まれる場合は変換ソフトなどが必要です。「IT4206ソフト付き」はこちら

戻る

詳細

性能

さまざまな二次元バーコードに対応

エルゴノミックデザイン
クリックで拡大

さまざまな種類の二次元バーコードを読み取ります。QRコード(モデル1モデル2、分割されたQRコードの連結機能も対応)、MicroQR、PDF417、Datamatrixなど主要な種類を読み取ります。また、Compisiteコード(合成シンボル)も読み取ります。もちろん、1次元バーコード(JAN、Code39など)も読み取ります。

対応する二次元バーコードの例
QRコード Datamatrix PDF417 GS1 RSSリミテッド
合成シンボルCC-A
QRコード Datamatrix PDF417 GS1 RSSリミテッド合成シンボルCC-A(GS1 DataBar Limited Composite Symbol with CC-A)

0.17mm = 二次元バーコードの最小セルサイズ

小さいバーコード
クリックで拡大

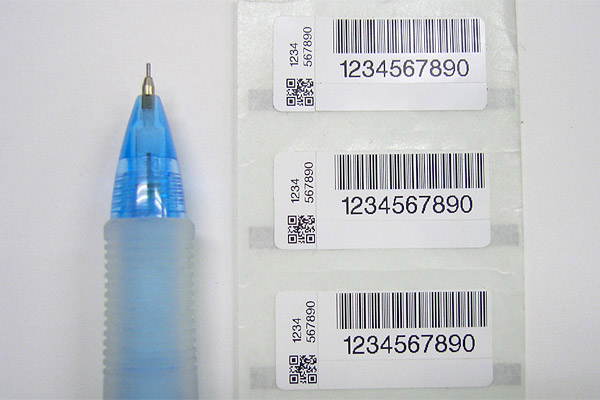

電子部品(基盤、ICなど)の小さなQRコード、バーコードを読み取ります。一次元バーコードの最小分解能は0.102mm(Code39)。二次元バーコードも一次元バーコードも高精細なバーコードを読み取ります。

170mm = 読み取り距離 (JAN 100%)

バーコード、二次元バーコードを離し読み。快適な操作です。

GS1 DataBar(GS1 RSS)合成シンボル対応

厚生労働省のバーコード表示実施要綱により2008年9月から薬品の調剤包装または販売包装のバーコードがJANからGS1 RSSへの移行が一部実施され始めます。本製品はRSSの各バージョンに対応します。GS1-RSS合成シンボルにも対応します。

郵便カスタマバーコード対応

郵便カスタマバーコード
クリックで拡大

郵便カスタマバーコードの読み取りに対応。

白黒反転バーコードの読み取り

白黒反転バーコード、2次元バーコードを読み取ります。

OCR-Aフォント,OCR-Bフォント対応

OCR-Bフォント
クリックで拡大

OCR-AフォントとOCR-Bフォントの読み取りに対応。例えば、バーコードが無い書籍のISBN表示(OCR-Bフォント)を読み取ってパソコンへのデータ入力が可能です。

機能

ハンドフリー対応

ハンドフリースタンド
クリックで拡大

ハンドフリースタンドで、快適な作業を実現できます。バーコードを近づけると自動的にスキャナが点灯します。

センタリングで個別に読み取り

センタリング
クリックで拡大

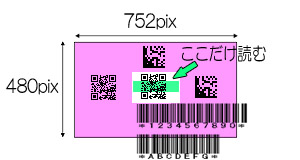

スキャナの撮像範囲を絞り込む設定が可能。バーコードが近接している場合に、目的の1つのバーコードのみを読み取りできます。図のようにデフォルトの赤色の撮像範囲から白色の範囲のみ読み取り可能。(緑色は照準光)「エイマーディレイ(照準光の読取遅延)」の設定と併用するとさらに効果が上がり、使いやすくなります。 *図は説明用のイメージ図です。

データフォーマットエディタ

バーコードリーダー本体にバーコードデータを編集する設定が可能です。抽出や置換など多彩な編集を実現し、パソコンでデータを加工するプログラム作成の負担を軽減します。次のような様々な設定ができます。

  • バーコードデータの必要な部分を抽出する
  • 途中にキャラクタを挿入する
  • バーコードのキャラクタを他の文字やファンクションキーに置換する
  • データの順番を入れ替える
  • JAN-13、JAN-8、UPC(12桁)をGTINフォーマットに(14桁)に出力する
データフォーマットエディタの例
元データ 出力データ 編集内容
1234567890 567890 5桁目から出力
1234567890 1234 4桁目まで出力
1234567890 45678 4桁目から8桁目まで出力
1234567890 123456TAB7890 6桁目の後にTABキーを挿入
1234-567-890 123467890 -を無効(削除)にして出力
1234-ABC-def 1234TABABCTABdef -をTABキーに置換して出力
1234ABCDefgh ABCDTABefghTAB1234ENTER 出力する文字の順番を入れ替え、TABやENTERを挿入して出力
1234-ABC,
12-ABCDE
1234,
12
不特定位置にある-(ハイフン)よりも前のデータを出力
1234-ABC,
12-ABCDE
ABC,
ABCDE
不特定位置にある-(ハイフン)よりも後のデータを出力
4912345678904 04912345678904 JAN-13の先頭に"0"を付加し、GTINフォーマットの桁数(14桁)に調整して出力

順番読み取り

バーコードデータを出力する順番を設定できます。1つのラベルシールに「品名」「製造番号」など複数のバーコードが並んで表示されている場合、1回のトリガー読み取りでいつも決められた順番でパソコンにデータを出力するように設定できます。

  1. 桁数の識別
  2. バーコードの1文字目の識別(キャラクタマッチシーケンス)
  3. バーコードの種類の識別

2種類のUSB通信モード

製品付属のUSBケーブルは、1本で2種類のUSB通信モードを選択し、設定できます。

  1. USB キーボード (USB Keyboard)
    デフォルトのUSB通信モード。PCに接続するだけで、すぐに使用できます。どなたでもご使用いただけます。PCにはUSBキーボードとして認識されます。バーコードデータはキーボードデータとしてPCに出力され、ExcelやAccess、そのほかのキーボード入力可能なアプリケーションならなんでもご使用になれます。
  2. USB COM ポートエミュレーション (USB COM Port Emulation)
    USBで接続し、専用ドライバによってWindowsに作成された仮想COMポートへのシリアルデータ出力が可能になります。

PCからスキャナを制御

USB COMポートエミュレーションではホスト端末(パソコン)から送信するコマンド(ASCII/HEX)によりトリガー(LED)のオン/オフの切り替えが可能になります。また、ホスト端末からコマンドを送信することによってスキャナの読み取り設定を変更することもできます。*コマンド送信には汎用のRS-232C制御ソフトなどが必要です。

ボディ

使いやすい

エルゴノミックデザイン
クリックで拡大

エルゴノミック・デザイン(人間工学に基づいた設計)による、手のひらの形にあわせた握りやすい手持ち部の形状。また、バーコードにねらいを定めやすいガンタイプです。

わかりやすい

大きな表示LED(ランプ)を本体上部に搭載。はっきりと聞き取りやすいブザー。3段階の音量と音調。直感的に読み取りを確認でき、わかりやすい操作性を実現。

小型・軽量

二次元スキャナは大きくて重いというイメージをお持ちではありませんか?IT4206は作業に疲労をあたえない小型で軽量な本体で、わずか128グラムです。

高い耐久性

25回 = 自然落下試験をパス。1.5Mの高さからコンクリート面へ25回自然落下後、正常動作。光学系に可動部が無く高い落下耐性を実現。

70,000時間 = MTBF(平均故障間隔)

長い製品寿命。しかも保証期間は2年間。長く安心してお使いいただけます。

戻る

仕様

名称
型番
IT4206GHD051C-USB
(USBキーボードインターフェース)
IT4206GHD051C-KB
(DOS/V用PS/2キーボードインターフェース)
IT4206GHD051C-USB-S
(USBインターフェース、ソフト付き)
品名 二次元バーコードリーダー 高分解モデル
光学部
光源 照明LED 626±30nm、エイミング 526±30nm
受光 CMOSイメージセンサ(VGA,752X480)
読み取り深度
コード セル、細バー寸法 距離
QRコード 0.17mm(6.6mil) 71~99mm
QRコード 0.254mm(mil) 56~132mm
DataMatrix 0.17mm(6.6mil) 74~102mm
PDF417 0.17mm(6.6mil) 53~127mm
JAN 0.33mm(13mil)*標準寸法 53~170mm
バーコード 0.102mm(4mil) 66~89mm
バーコード 0.13mm(5mil) 61~109mm
水平移動速度 100mm/sec
読み取り角度 ロール:360°,ピッチ:±40°,スキュー:±40°
読み取りバーコード
二次元バーコード
  • QRコード(モデル1,モデル2)
  • MicroQR
  • PDF417
  • MicroPDF417
  • MaxiCode
  • DataMatrix
  • Aztec
  • Code 49
  • EAN/UCC Composite
バーコード
  • UPC-A
  • UPC-E
  • EAN-8
  • EAN-13
  • JAN-8
  • JAN-13
  • Codabar(NW-7)
  • Code 39
  • Code 93
  • Code 128
  • Code11
  • MSI
  • Interleaved2of 5
  • Matrix2of5
  • Straight2of5IATA(IATA)
  • Straight2of5Industrial (Industrial2of5,Code2of5,Discrete2of5)
  • GS1 DataBar 各バージョン(旧称RSS;RSS-14,RSS Limited,RSS expanded,Composite:合成シンボル)
  • Codablock F
  • BC412*ライセンス取得ユーザーのみ
その他
  • 日本の郵便カスタマバーコード(JapanesePost)
  • Postnet,PlanetCode,BritishPost,CanadianPost,KIX Post,AustralianPostChinaPost,KoreaPost
  • OCR-Aフォント
  • OCR-Bフォント
機能
読み取り確認 正読表示LED, 正読ブザー音
読み取りトリガー 数:1(本体側面):,機能:光源LED点灯
機能設定 バーコードメニューシート方式およびUSB COM経由でのコマンド送信方式
環境条件
使用温度 0℃~50℃
保存温度 -40℃~60℃
耐湿度 0~95%RH(非結露)
耐落下強度 1.5Mの高さから25回コンクリート面へ自然落下後、正常動作(外観損傷除く)
外乱光耐性 0~100,000lux(直射日光と同等)
振動耐性 加速度1G 周波数範囲8~80Hzの条件で振動を与えた後、正常動作
静電耐性 8kVを100回放電の後、正常動作
MTBF MIL-HDBK-217F,Ground Benign,70,000時間以上(予測)コンピュータ室のような管理された環境で
物理仕様
外形寸法 140mm(D),66mm(W),135mm (H)
質量 128g(ケーブルを除く)
筐体 UL 94V0準拠
保護等級 IP41
電気的仕様
入力電圧 5.0Vdc±10%
電源供給 最大100mV(Ph-Pl)、10 ~ 100 kHz
消費電流 5Vdc,読取時382mA(Typ),準備時53mA(Typ)
EMC FCC ClassB,CE EMC ClassB,CE Low VoltageDirective,IEC60825-1
インターフェース
IT4206GHD051C-USB
インターフェース
USBインターフェース(USB ver1.1準拠)
USBクラス
USB-HID(ヒューマンインターフェースデバイス、標準ドライバで動作)、設定でUSB-CDC(COMポートエミュレーション、USBCOMドライバは32ビット版)
コネクタ
USB-A
ケーブル長
2.59M ※2009年3月下旬出荷分より左記のケーブル長です。 (従来は1.8Mのケーブルです)
ケーブル形状
ストレート
対応ホスト
PC/AT互換機(DOS/V) *NEC製PC98NXは非対応
対応OS
Windows® 7,Windows VistaTM,Windows® XP,Windows® 2000,Windows® Me,Windows® 98SE
IT4206GHD051C-KB
インターフェース
PS/2キーボードインターフェース(キーボードウェッジ)
コネクタ
PS/2 MiniDin6pin ホスト側(PC側):オス,キーボード側:メス
ケーブル長
1.8M
ケーブル形状
Y字型分岐ケーブル(キーボードウェッジ)
対応ホスト
PC/AT互換機(DOS/V) *NEC製PC98NXは非対応
対応OS
OSに依存せず*ハードウェアの互換性により動作しない場合があります
法令など
RoHS指令(EU)
IT4206GHD051C-USB
対応
IT4206GHD051C-KB
非対応
J-MOSS(日本) 対象外
電気用品安全法(日本) 対象外
電波法(日本) 対象外
その他安全規格 LED Safety:Class 1,UL,cUL listed,C-Tick N10410
その他
付属品
IT4206GHD051C-USB
USBインターフェースケーブル,設定マニュアル(簡易版)*
IT4206GHD051C-KB
PS/2キーボードインターフェースケーブル,設定マニュアル(簡易版)*
IT4206GHD051C-USB-S
USBインターフェースケーブル,設定マニュアル(簡易版)*,COM-de-KEYスタンダード版(CD-ROM),(注)USB COM用ドライバソフトウェアはダウンロード提供(無償)となります。
*「ユーザーズガイド」(詳しい説明書)はダウンロード配布です
無償保証期間 2年間(保証対象は本体部です。ケーブルの断線・消耗は有償交換です)

あらかじめご承知いただきたい事項

  • 製品の外観および仕様は予告なく変更される場合があります。
  • それぞれのインターフェースはパソコンや機器との接続動作を保証するものではありません。
  • バーコードの読み取りはバーコードの品質などに影響を受けますので保証されるものではありません。
  • (注)USB COM用ドライバソフトウェアはダウンロード提供(無償)となります。

戻る

オプション

ハンドフリースタンド

HFSTAND-AFS
クリックで拡大
仕様
型番 HFSTAND-AFS
品名 IT4206用ハンドフリースタンド
グレー(ネックもグレーです。)
法令など RoHS指令対応
備考 バーコードリーダー本体とは別売です。 ハンドフリー用スタンド。IT4206のトリガー設定を「プレゼンテーションモード」に設定し、スタンドに置いて使用します。「プレゼンテーションモード」について:バーコードを近づけるとセンサーが反応し、自動的に読み取ります。

あらかじめご承知いただきたい事項

  • 製品の外観および仕様は予告なく変更される場合があります。

戻る

カタログ/説明書

カタログ

説明書

ドライバ

ドライバのインストール手順
  1. 説明書の設定バーコード「USB COM Port Emulation」をスキャナで読み取ってください。
  2. 新しいハードウェアの追加ウィザードが開始したら、パソコンの画面に従ってすすめ、ダウンロードしたドライバのフォルダを指定してください
  3. しばらく待つとインストールが完了します。

書類(PDF)を開くには

Adobe Readerが必要です。開かない場合は最新版をインストールしてください。

戻る

関連製品

日本語出力について

QRコードの日本語を出力するには、ソフトウェアなどが必要です。本製品にはソフトは付属しておりません。日本語入力ソフトと同時購入するセット販売商品もご用意しておりますので次の関連製品をご覧ください。
